您的位置: 首页  > 产品中心 >  核心板 >  AMZ系列核心板F

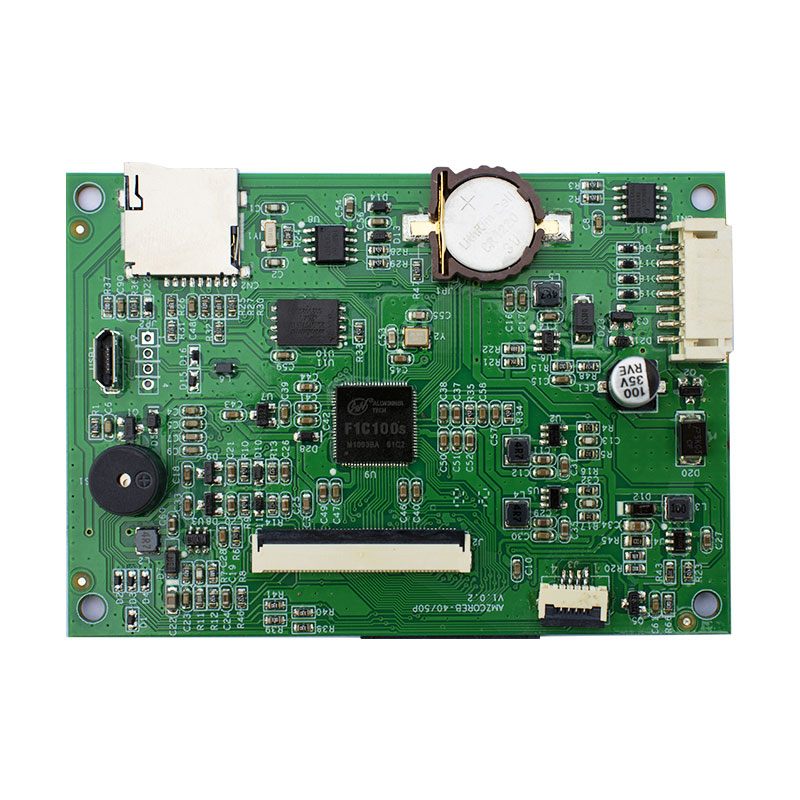

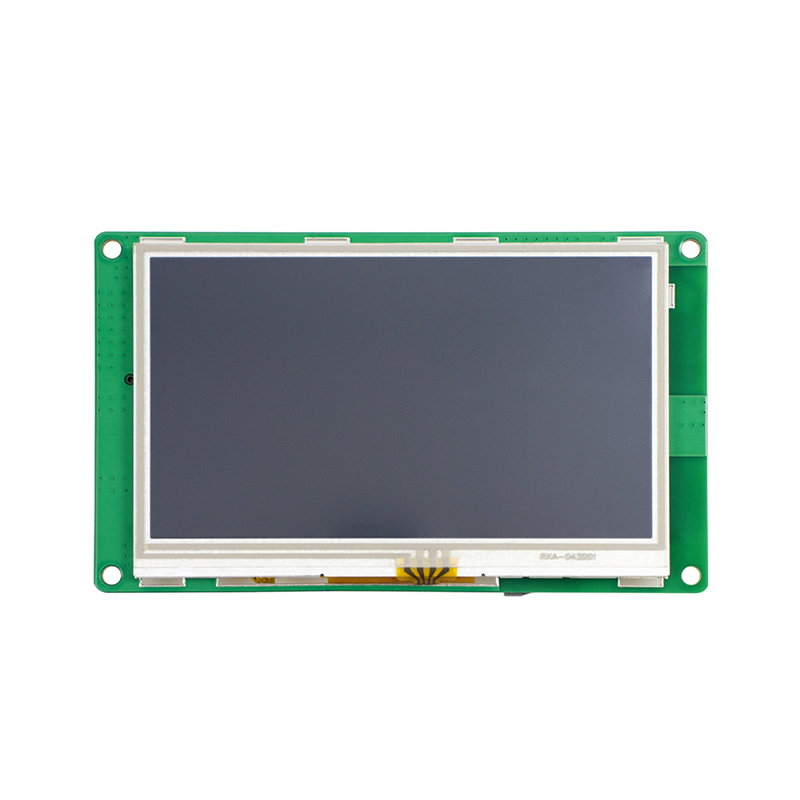

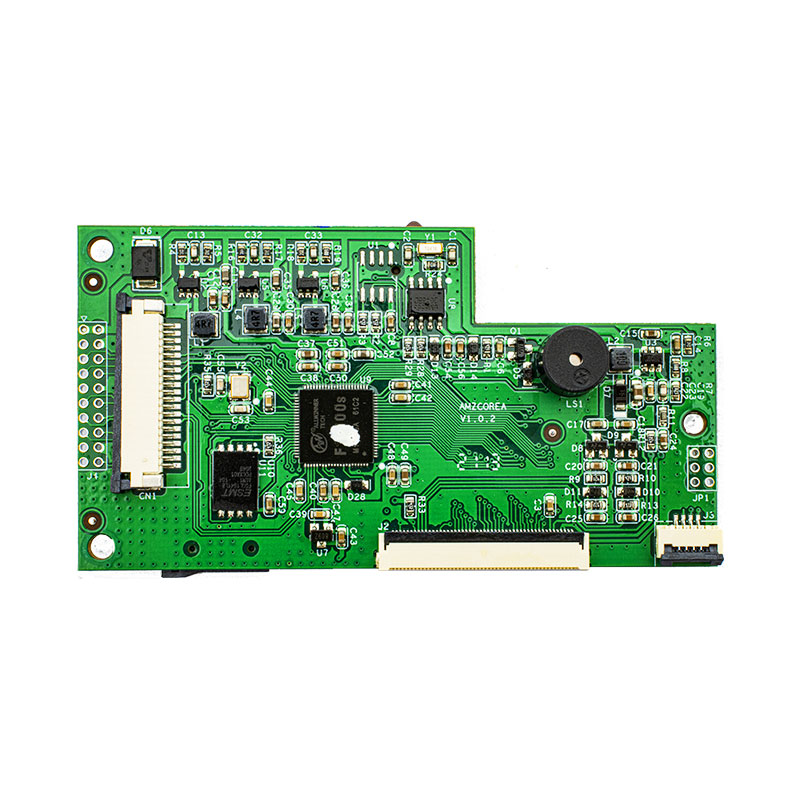

AMZ系列核心板F

2021-09-15 16:30:53

产品型号: AMZ-COER-F

带FRAM;DC5V~12V供电;2路TTL通讯;支持4线电阻式触摸屏



  • 产品概述



一、采购信息

产品型号

规格说明

AMZ-COER-F

带FRAM;DC5V12V供电;2路TTL通讯支持4线电阻式触摸屏

二、产品参数

产品规格

硬件性能

型号

AMZ-COER-F

支持显示屏

4.3" 5" 7" TFT LCD

支持最大分辨率(Px)

1024X600

支持触摸屏

4线式工业电子触摸屏,支持电容式触摸屏(需定制)

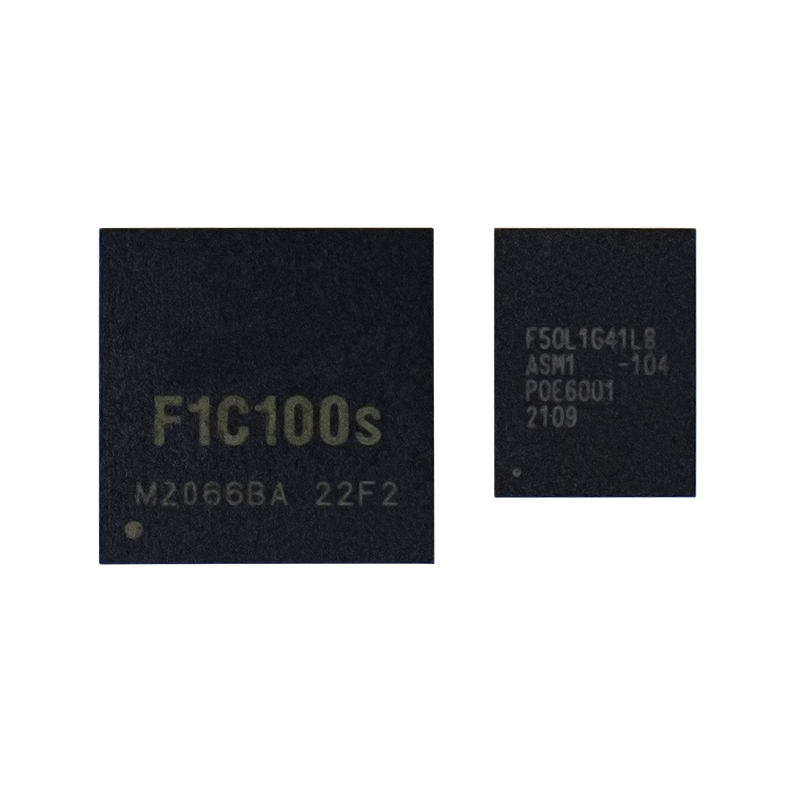

CPU

32-bit 600MHz主频 ARM9内置32MB DDR内存

存储器

128Mbyte SPI NAND FLASH

FRAM铁电存储器

64K Bit

RTC

实时时钟内置

以太网

掉电数据保存

支持

USB端口

支持Micro USB

程序下载方式

支持SD卡及USB下载

U

不支持

通讯端口

COM1:TTL

COM2:TTL

电气规格

最大额定功率

3.5W

额定电压

DC 5V~12V

电源保护

具备+/-500V雷击浪涌保护能力

允许失电

<5ms

环境规格

工作温度

-20~60

存储温度

-30~70

环境湿度

10~90%RH(无冷凝)

抗震性

10-25Hz(X、Y、Z方向,2g/30分钟)

冷却方式

自然风冷

其他参数

开孔尺寸

53.5*80.9mm

外形尺寸

60.8*87.5mm

核心板净重

21g

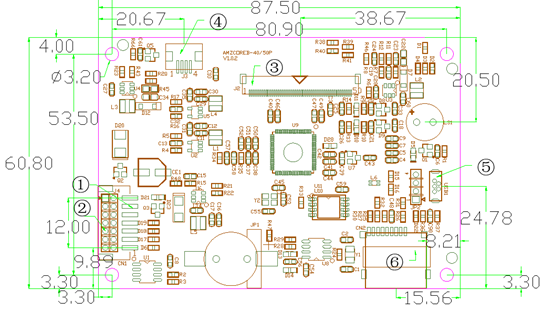

三、产品尺寸

显示尺寸

产品型号

整机尺寸

显示区域

开孔尺寸

最大厚度

兼容4.3/5/7英寸

AMZ-COER-F

60.8*87.5mm

见屏参数

53.5*80.90mm

11mm


 五、接口Pin脚定义

接口 7pin2.0间距连接器,接口 14pin 2.0mm间距 FPC排针

接口

PIN

接口

PIN

定义

说明

1

1,2

RXD2

COM2_TTL通讯接收,连接控制器TTL_TX

2

3,4

TXD2

COM2_TTL通讯发送,连接控制器TTL RX

3

5,6

RXD1

COM1_TTL通讯接收,连接控制器TTL_TX

4

7,8

TXD1

COM1_TTL通讯发送,连接控制器TTL_RX

5

9,10

GND

电源负极输入

6

11,12

GND

7

13,14

5V

DC 5V~12V正极输入



接口 50pin FPC排座主要电气参数(连接7寸50pin显示屏)

功能引脚

输出电压

备注

VCOM

3.86V

选择7寸50pin显示屏时请参考其参数

DVDD

3.3V

AVDD

10.5V

VGL

-6.8V

VGH

16V



接口功能定义

引脚

功能(电阻式触摸屏)

1

TP_X2

2

TP_Y2

3

TP_X1

4

TP_Y1




上一篇:AMZ系列核心板A 下一篇:到底了!
